Серия EH
Серия EH объединяет клапаны, использующие последние достижения электронно-сенсорных технологий, основа которых базируется на пропорциональных электрогидравлических клапанах всемирно признанной серии E.
Объединение усилителя мощности, сенсора и цифрового индикатора в пропорциональном клапане обеспечивает высокую точность и безотказность, необходимые для пропорциональных и сервоуправляемых гидравлических систем, требующих компактных размеров.
Предохранительные клапаны с гидравлическим управлением EHDG:
Используются как управляющие пропорциональные клапаны и как предохранительные клапаны в гидравлических системах с небольшим уровнем расхода жидкости для поддержания заданного уровня давления в течении продолжительного времени
- Максимальное рабочее давление — 24,5 МПа
- Максимальная пропускная способность — 2 л/мин
| Параметры | EHDG-01 |
|---|---|
| Max. Operating Pres. | 24.5 MPa |
| Max. Flow |
2 л/мин
|
| Min. Flow | 0.3 л/мин |
| Coil Resistance |
10Ω
|
| Hysteresis |
3% (1%) или меньше
|
| Repeatability | 1% или меньше |
| Supply Electric Power | DC 24 V(21V to 28V DC Included Ripple) |
| Power Input (Max.) | 28W |
| Input Signal Voltage | B： 6.9 MPa / DC 5V C：15.7 MPa / DC 5V H：24.5 MPa / DC 5V |
| Input Impedance | 10kΩ |
| Alarm Signal Output (Open Collector) | Valtage：Max. 30V DC Current：Max. 40mA |
| Pressure Signal Output | B：DC 5V / 6.9 MPa C：DC 5V / 15.7 MPa H：DC 5V / 24.5 MPa |
| Ambient Temperature | 0～50°C (Circulated Air) |

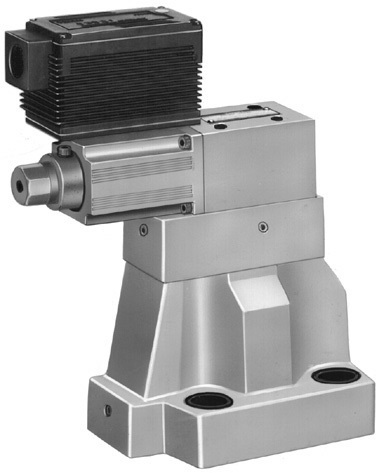

Предохранительные клапаны EHBG:
Совмещают компактный и высокоэффективный пропорциональный электрогидравлический предохранительный клапан с гидравлическим управлением и низкошумный предохранительный клапан. Регулируют давление в гидравлическом контуре пропорционально напряжению электрического сигнала, подаваемого на усилитель клапана
- Максимальное рабочее давление — 24,5 МПа
- Максимальная пропускная способность — 400 л/мин
| Параметры | EHBG-03 | EHBG-06 | EHBG-10 |
|---|---|---|---|
| Max. Operating Pres. | 24.5 MPa | ||
| Max. Flow | 100 л/мин | 200 л/мин | 400 л/мин |
| Min. Flow | 3 л/мин | 3 л/мин | 3 л/мин |
|
Pressure
Adjustment Range
|
Refer to Model Number Designation | ||
| Coil Resistance | 0Ω | ||
| Hysteresis | 2% (1%) или меньше | ||
| Repeatability | 1% или меньше | ||
| Supply Electric Power | DC 24 V(21V to 28V DC Included Ripple) | ||
| Power Input (Max.) | 28W | ||
| Input Signal Voltage |
C：15.7 MPa / DC 5V H：24.5 MPa / DC 5V |
||
| Input Impedance | 10 kΩ | ||
| Alarm Signal Output (Open Collector) |
Valtage：Max. 30V DC Current：Max. 40mA |
||
| Pressure Signal Output | C：DC 5V / 15.7 MPa H：DC 5V / 24.5 MPa |
||
| Ambient Temperature |
0～50°C (with Circulated Air)
|
||
